QVS晶振,QV3T晶振,QV3T-7XEF12.5-32.768KHZ晶振

頻率：32.768KHZ

尺寸：1.6*1.0mm

1610mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

訂購熱線：86-0755-27838351

QVS晶振,QV3T晶振,QV3T-7XEF12.5-32.768KHZ晶振

貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

QVS技術公司是一家由女性企業家創辦，已成功供應高品質頻率控制產品超過15年。作為加利福尼亞州卡爾斯巴德的女性小企業總部，在全球范圍內提供頻率裝置的供應商，產品包括石英晶體、時鐘晶體振蕩器、溫度補償晶振（TCXO）、壓控晶體振蕩器（VCXO）、壓控溫補振蕩器（TCVCXO）、恒溫晶體振蕩器（OCXO），陶瓷諧振器和MEMS頻率控制裝置。

QVS Tech還提供擁有多種配置的溫度補償壓控石英振蕩（TCVCXO）產品，包括高穩定性、可擴展溫度范圍、低電源電壓選項和低電流消耗。典型應用包括平板電腦、GPS、移動通信設備、便攜式無線電設備、蜂窩電話和無繩電話。

QVS提供各種標準和定制頻率的石英晶體，時鐘晶體振蕩器，VCXO壓控晶振，TCXO溫補晶振和OCXO恒溫晶振。這使我們能夠為包括電信，測試和儀器，醫療和航空航天在內的廣泛應用和市場提供頻率控制解決方案。我們的工程師隨時準備回答您的問題并為您的應用提供設計幫助。

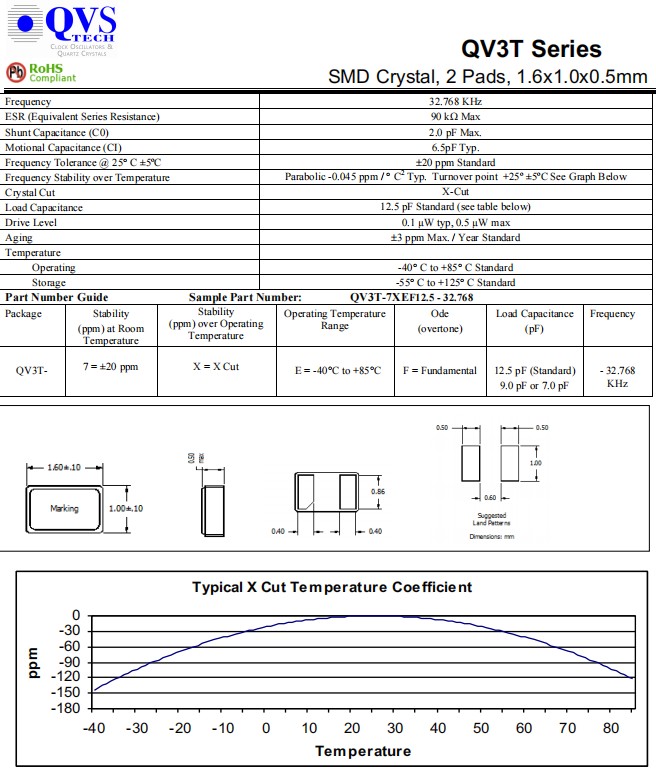

Frequency Range	32.768 KHz
ESR (Equivalent Series Resistance)	90 k? Max
Shunt Capacitance (Co)	2.0pF Typ.
Motional Capacitance (CI)	6.5 fF Typ.
Frequency Tolerance @ 25° C ±5ºC	±20 ppm Standard
Frequency Stability over Temperature	Parabolic -0.045 ppm / ° C2 Typ. Turnover point +25º ±5ºC See Graph Below
Crystal Cut	X-Cut
Load Capacitance	12.5 pF Standard (see table below)
Drive Level	0.1 µW typ, 0.5 µW max
Aging	±3 ppm Max. / Year Standard
Temperature
Operating	-40° C to +85° C Standard
Storage	-55° C to +125° C Standard

QVS晶振,QV3T晶振,QV3T-7XEF12.5-32.768KHZ晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

QV3T-1
