拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器

頻率：20MHZ

尺寸：7.0*5.0mm

拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器,Raltron晶振,貼片晶體振蕩器,SMD晶振,陶瓷晶振,有源晶振,7050mm振蕩器,OSC振蕩器,型號CO48,編碼CO4805-20.000MHZ-T是一款陶瓷面貼片型的貼片振蕩器,采用優異的原料結合獨特的技術匠心打磨而成,十分符合當下市場的需求,具備低損耗低抖動低相位高質量的特點,被廣泛用于智能家居,通信設備,無線網絡,儀器等領域.

CO4805-16.000MHZ-T晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.

ECS-250-18-23A-EN-TR晶振在使用晶振時應注意以下事項:

訂購熱線：86-0755-27838351

拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器,Raltron晶振,貼片晶體振蕩器,SMD晶振,陶瓷晶振,有源晶振,7050mm振蕩器,OSC晶振,型號CO48,編碼CO4805-20.000MHZ-T是一款陶瓷面貼片型的貼片振蕩器,采用優異的原料結合獨特的技術匠心打磨而成,十分符合當下市場的需求,具備低損耗低抖動低相位高質量的特點,被廣泛用于智能家居,通信設備,無線網絡,儀器等領域.

CO4805-16.000MHZ-T有源貼片晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器

CO4805-20.000MHZ-T晶振參數表

型號		CO48 (Osc)
輸出頻率范圍		1.000MHZ~50.000MHZ
標準頻率		20MHZ
電源電壓范圍		+1.8~+3.3V
電源電壓(Vcc)		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+25mA max.(f≦26MHz)/+2.0mA max.(26＜f≦52MHz)
待機時電流		-
輸出電壓		0.8Vp-p min.(f≦52MHz)/DC-coupled)
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.(After 2 reflows)
	溫度特性	±0.5×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃(Option)
	電源電壓特性	±0.2×10-6 max.(VCC ±5%)
	負載變化特性	±0.2×10-6 max.(10kΩ//10pF±10%)
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

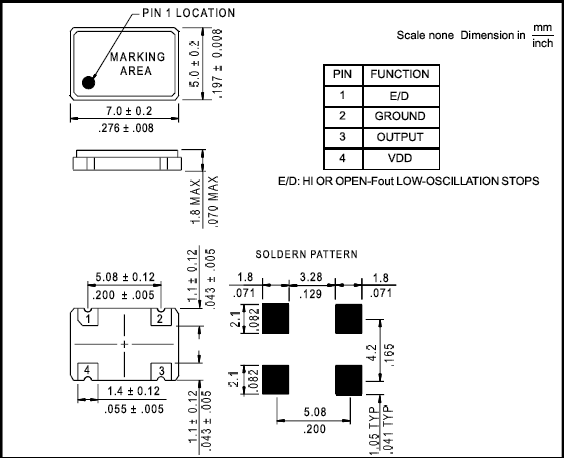

拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器 尺寸圖

陶瓷表面SMD諧振器,進口7050無源石英晶振,CSM-8M晶振

CO4805-20.000MHZ-T晶振在使用晶振時應注意以下事項:

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路超小型SMD晶振阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。拉隆晶振CO48,CO4805-20.000MHZ-T時鐘振蕩器
熱影響
重復的溫度巨大變化可能會降低受損害的晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。

元器件詳情	包裝	Oscillator Type	Operating Frequency	Frequency Stability	Supply Voltage	Operating Temp Range
	卷盤		12.288MHz	±50ppm	5V	-20°C to +70°C
CO4805-12.288MHZ-T
Raltron拉隆晶體振蕩器
CO48 系列 12.288 MHz 7 x 5 mm 5 V ±50 ppm 表面貼裝時鐘振蕩器
	卷盤		14.7456MHz	±50ppm	5V	-20°C to +70°C
CO4805-14.7456-T-TR
Raltron
CO4 Series 14.7456 MHz 5 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
	卷盤		16MHz	±50ppm	5V	-20°C to +70°C
CO4805-16.000MHZ-T
Raltron
CO4 Series 16 MHz 5 V ±50 ppm -20°C TO +70°C SMT CMOS Clock Oscillator
	卷盤		16.384MHz	±50ppm	5V	-10°C to +70°C
CO4805-16.384M-EXT-TR
Raltron
CO48 系列 16.384 MHz ± 50 ppm 7 x 5 mm 5 V 表面貼裝時鐘振蕩器
	卷盤		20MHz	±50ppm	5V	-10°C to +70°C
CO4805-20.000MHZ-T
Raltron
CO48 系列 20 MHz 50 ppm 5 V -10 至 70°C 表面貼裝時鐘振蕩器
	卷盤		27MHz	±50ppm	5V	-10°C to +70°C
CO4805-27.000-EXT-TR
Raltron
CO48 系列 27 MHz ± 50 ppm 7 x 5 mm 5 V 表面貼裝時鐘振蕩器
