CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振

頻率：155.52MHZ

尺寸：7.0×5.0mm

CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振，尺寸7.0×5.0mm，頻率155.52MHZ，電壓3.3V，支持輸出LVPECL，美國Raltron晶振，拉隆有源晶振，歐美進口晶振，石英差分振蕩器，石英晶體振蕩器，7050mm有源晶振，六腳差分晶振，LV-PECL差分晶振，差分晶體振蕩器，OSC差分晶振，低電壓差分晶振，低功耗差分晶振，低相位差分晶振，低相噪差分晶振，低耗能差分晶振，無線路由器專用差分晶振，服務器差分晶振，移動通信差分晶振，智能家居差分晶振，物聯網差分晶振，具有低相位相噪的特點。

差分晶振產品很適合用于無線路由器，服務器，移動通信，智能家居，物聯網等領域。CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振.

訂購熱線：86-0755-27838351

差分晶振產品很適合用于無線路由器，服務器，移動通信，智能家居，物聯網等領域。CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振.

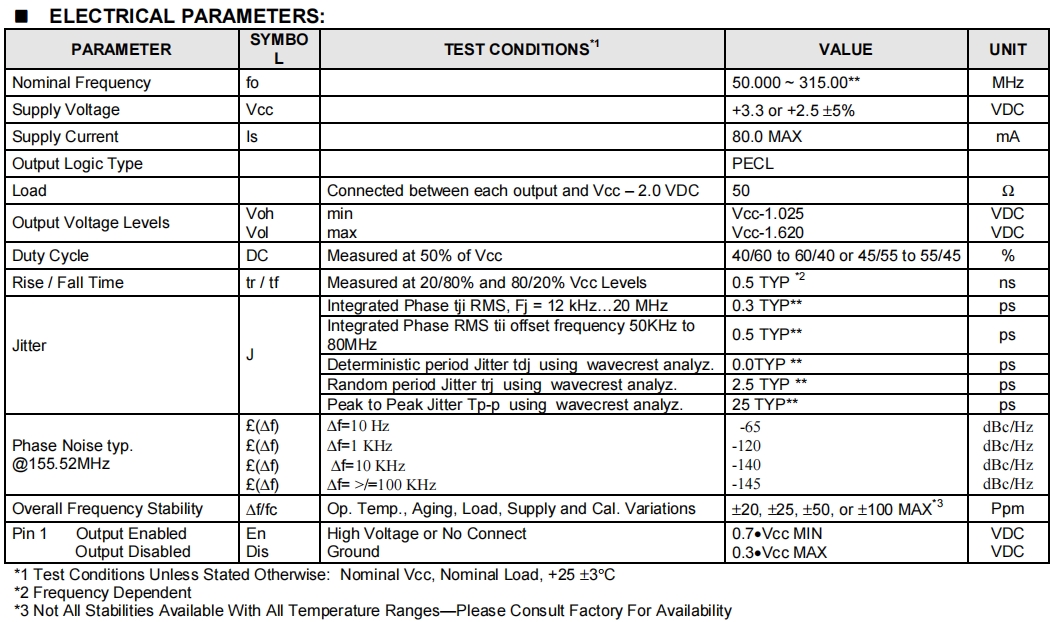

CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振 參數表

PARAMETER	SYMBO L	TEST CONDITIONS*1	VALUE	UNIT
Nominal Frequency	fo		155.520**	MHz
Supply Voltage	Vcc		+3.3 or +2.5 ±5%	VDC
Supply Current	Is		80.0 MAX	mA
Output Logic Type			PECL
Load		Connected between each output and Vcc – 2.0 VDC	50	Ω
Output Voltage Levels	Voh Vol	min max	Vcc-1.025 Vcc-1.620	VDC VDC
Duty Cycle	DC	Measured at 50% of Vcc	40/60 to 60/40 or 45/55 to 55/45	%
Rise / Fall Time	tr / tf	Measured at 20/80% and 80/20% Vcc Levels	0.5 TYP *2	ns
Jitter	J	Integrated Phase tji RMS, Fj = 12 kHz…20 MHz	0.3 TYP**	ps
		Integrated Phase RMS tii offset frequency 50KHz to 80MHz	0.5 TYP**	ps
		Deterministic period Jitter tdj using wavecrest analyz.	0.0TYP **	ps
		Random period Jitter trj using wavecrest analyz.	2.5 TYP **	ps
		Peak to Peak Jitter Tp-p using wavecrest analyz.	25 TYP**	ps
Phase Noise typ. @155.52MHz	£(Δf) £(Δf) £(Δf) £(Δf)	Δf=10 Hz Δf=1 KHz Δf=10 KHz Δf= >/=100 KHz	-65 -120 -140 -145	dBc/Hz dBc/Hz dBc/Hz dBc/Hz
Overall Frequency Stability	Δf/fc	Op. Temp., Aging, Load, Supply and Cal. Variations	±20, ±25, ±50, or ±100 MAX*3	Ppm
Pin 1 Output Enabled Output Disabled	En Dis	High Voltage or No Connect Ground	0.7.Vcc MIN 0.3.Vcc MAX	VDC VDC

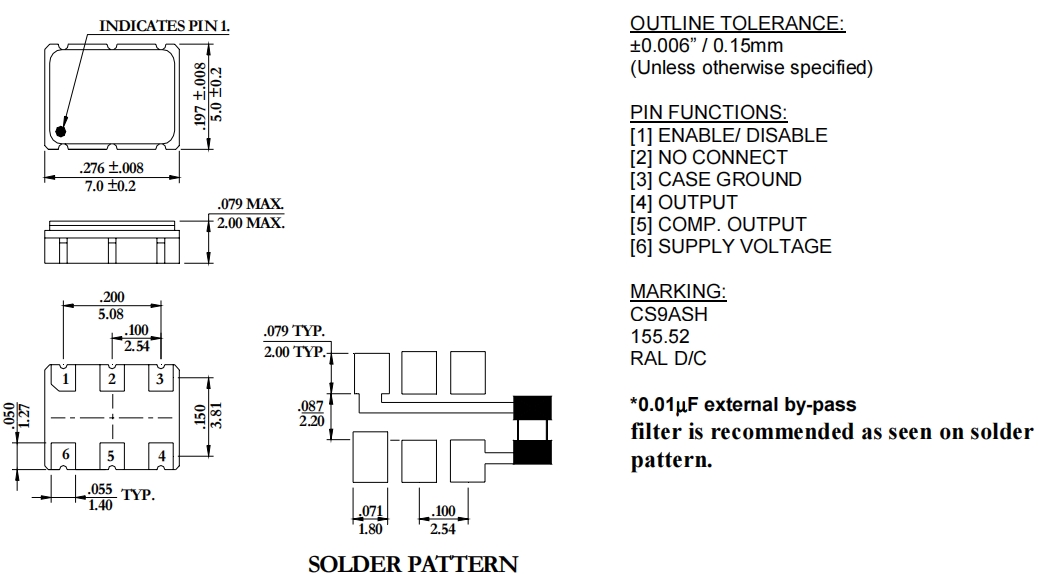

CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振 尺寸圖

CS9TVH-155.52,CS9時鐘振蕩器,拉隆無線路由器晶振

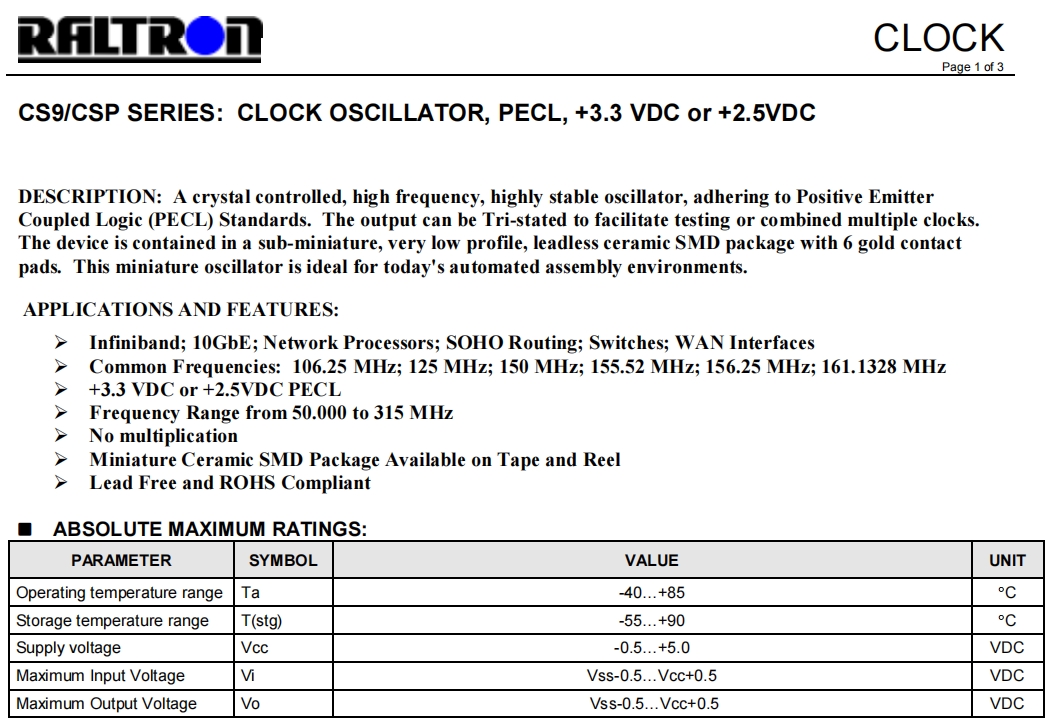

差分貼片晶振產品特點：

Infiniband；10GbE；網絡處理器；SOHO路由；開關；WAN接口

“常用頻率：106.25 MHz；125 MHz；150 MHz；155.52 MHz；156.25 MHz；161.1328 MHz

“+3.3 VDC或+2.5 VDC PECL

“頻率范圍從50.000到315 MHz

“沒有乘法

“微型陶瓷SMD封裝可用于磁帶和卷軸

“無鉛且符合ROHS
