STD晶振,T-2PAD晶振,AAS20M000000FLE18H晶振

頻率：10~100MHZ

尺寸：7.0*5.0mm

小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。

訂購熱線：86-0755-27838351

STD晶振,T-2PAD晶振,AAS20M000000FLE18H晶振 石英晶體諧振器是一種生活中隨處可見的電子器件，誕生于20世紀20年代初，因具有較高的品質因數及良好的頻率穩定性，被廣泛應用于航天、通信、軍事等工業領域。顧名思義，制造石英晶體諧振器的原材料就是石英，一種非常重要的壓電材料。其主要特征是其原子或分子有規律排列，反映在宏觀上是外形的對稱性，在電場的作用下，晶體內部產生應力而形變，從而產生機械振動，獲得特定的頻率。

STD晶振公司自1957年開始營業。它位于洛杉磯縣的艾爾蒙特市。1993年，我們增加了在中國生產產品的能力。主要生產石英晶體,無源晶振,有源晶振，貼片晶振,陶瓷晶振,石英晶體振蕩器等，這為我們提供了大批量生產和小批量生產的優勢，以滿足我們所有客戶的需求。最現代和最先進的設備用于高效，準確地測試和制造每個晶體和混合振蕩器。所有晶體和振蕩器設計都經過計算機化，以盡量減少誤差。我們公司還提供應用協助和研發能力，可供內部和客戶使用。

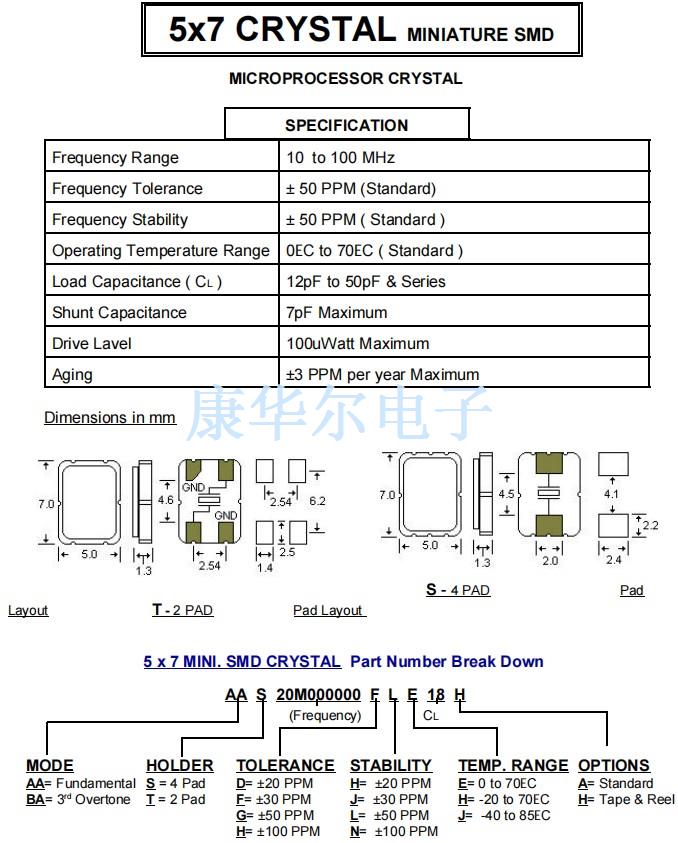

Frequency Range	10 to 100 MHz
Frequency Tolerance	± 50 PPM (Standard)
Frequency Stability	± 50 PPM ( Standard )
Operating Temperature Range	0EC to 70EC ( Standard )
Load Capacitance ( CL )	12pF to 50pF & Series
Shunt Capacitance	7pF Maximum
Drive Lavel	100uWatt Maximum
Aging	±3 PPM per year Maximum

STD晶振,T-2PAD晶振,AAS20M000000FLE18H晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英貼片晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

T-2PAD S-4PAD -1

STD晶振 T-2PAD晶振 AAS20M000000FLE18H晶振 7050mm無源晶振
