STD晶振,V51A0D-20M000000-A晶振,VCXO壓控晶振

頻率：8MHZ~36MHZ

尺寸：7.0*5.0mm

有源晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等數碼產品類別,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛工作的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

STD晶振,V51A0D-20M000000-A晶振,VCXO壓控晶振 壓控晶振（VCXO）是通過紅外加控制電壓使振蕩效率可變或是可以調制的石英晶體振蕩器，其振蕩頻率由晶體決定，可用控制電壓在小范圍內進行頻率調整。VCXO 大多用于鎖相技術、頻率負反饋調制的目的。控制電壓范圍一般為0V至2V或0V至3V。VCXO的調諧范圍為±100ppm至±200ppm。

STD晶振公司自1957年開始營業。它位于洛杉磯縣的艾爾蒙特市。1993年，我們增加了在中國生產產品的能力。主要生產石英晶體,無源晶振,有源晶振,貼片晶振,壓控晶振,溫補晶振,恒溫晶振,陶瓷晶振,石英晶體振蕩器等，這為我們提供了大批量生產和小批量生產的優勢,以滿足我們所有客戶的需求。最現代和最先進的設備用于高效，準確地測試和制造每個晶體和混合振蕩器。所有晶體和振蕩器設計都經過計算機化，以盡量減少誤差。我們公司還提供應用協助和研發能力，可供內部和客戶使用。

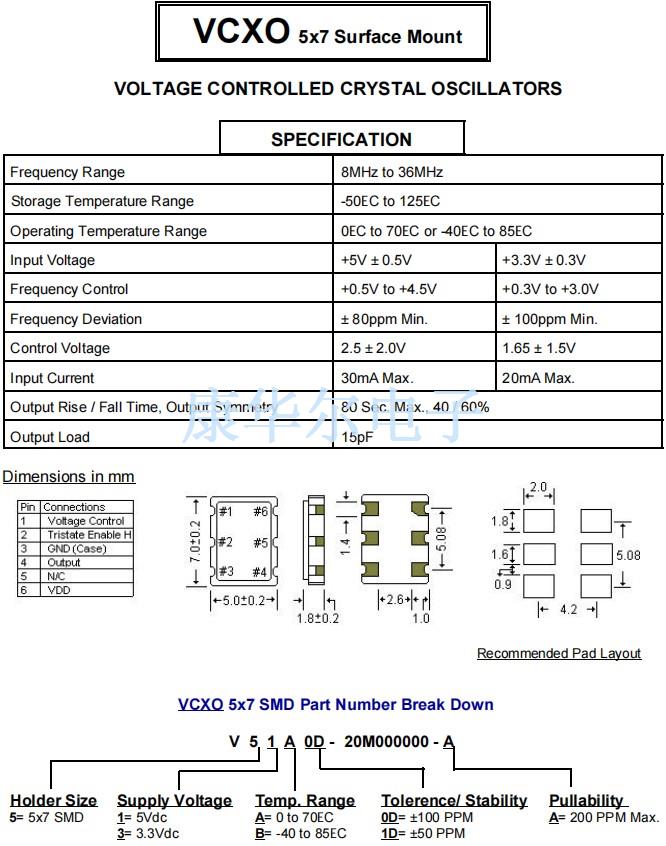

Frequency Range	8MHz to 36MHz
Storage Temperature Range	-50EC to 125EC
Operating Temperature Range	0EC to 70EC or -40EC to 85EC
Input Voltage	+5V ± 0.5V	+3.3V ± 0.3V
Frequency Control	+0.5V to +4.5V	+0.3V to +3.0V
Frequency Deviation	± 80ppm Min.	± 100ppm Min.
Control Voltage	2.5 ± 2.0V	1.65 ± 1.5V
Input Current	30mA Max.	20mA Max.
Output Rise / Fall Time, Output Symmetry	80 Sec. Max., 40 / 60%
Output Load	15pF

STD晶振,V51A0D-20M000000-A晶振,VCXO壓控晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

石英晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指石英晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英貼片晶振,其內部晶片都是貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源貼片晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

O-7-1

STD晶振 V51A0D-20M000000-A晶振石英晶體振蕩器
