頻率:8~54MHZ

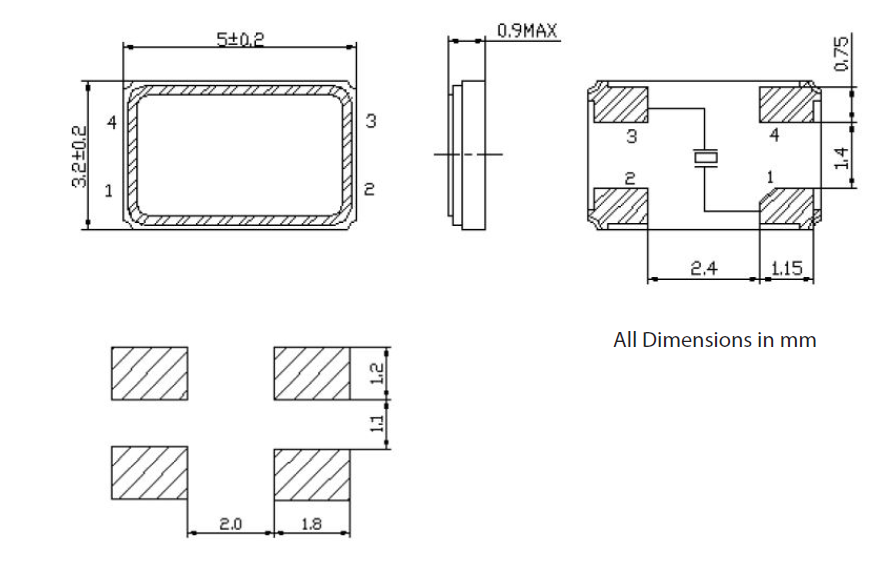

尺寸:5.0*3.2mm
Vectron國際公司是世界領先的頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者,它采用了從直流到微波頻率的大量聲波(BAW)和表面聲波(SAW)的最新技術。產品包括無源晶振和石英晶振;頻率翻譯;時鐘和數據恢復產品;看到過濾器;用于電信、數據通信、頻率合成器、定時、導航、軍事、航空和儀表系統的水晶過濾器和組件。
Vectron國際公司總部位于美國北部的哈德遜,在北美、歐洲和亞洲設有運營設施和銷售辦事處,它的技術能力在5032晶振和濾光器設計方面都很有名。公司提供的創新和能力反映了更高頻率、低成本設計和小型化的趨勢,以及更先進的技術集成解決方案。其中一些關鍵技術包括:ASIC設計、表面安裝技術、陶瓷封裝、混合制造到類“S”、“高頻基礎”(HFF)晶體設計和空間組件能力。
維管晶振,貼片晶振,VXM5晶振,無源晶體諧振器,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
注重所使用水晶、研磨砂的選擇等;注重進口晶振研磨用工裝如:游輪的設計及選擇,從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制,最終使可研磨的石英晶振晶片的厚度越來越薄,貼片晶振晶片的頻率越來越高,為公司在高頻石英晶振的研發生產打下堅實基礎,提升了晶振廠家的競爭力,使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。
維管晶振規格 |
單位 |
VXM5晶振頻率 |
石英晶振基本條件 |
標準頻率 |
f_nom |
8~54MHZ |
標準頻率 |
儲存溫度 |
T_stg |
-40°C~+90°C |
裸存 |
工作溫度 |
T_use |
-0°C ~ +85°C |
標準溫度 |
激勵功率 |
DL |
10,100μW Max. |
推薦:1μW ~ 100μW |
頻率公差 |
f_— l |
±10,100 × 10-6 (標準), |
+25°C 對于超出標準的規格說明, |
頻率溫度特征 |
f_tem |
±10,20,30 × 10-6/-20°C ~ +70°C |
超出標準的規格請聯系我們. |
負載電容 |
CL |
6~32PF |
超出標準說明,請聯系我們. |
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
頻率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
每個進口四腳晶振封裝類型的注意事項(1)陶瓷包裝晶振與SON產品:在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂(開裂)。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。維管晶振,貼片晶振,VXM5晶振,無源晶體諧振器
(2)陶瓷包裝:在一個不同擴張系數電路板(環氧玻璃)上焊接時,在溫度長時間重復變化時可能導致5032進口貼片晶振端子焊接部分發生斷裂,請事先檢查焊接特性。陶瓷封裝貼片晶振在一個不同擴張系數電路板(環氧玻璃)上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。
(3)四腳貼片晶振產品:玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂(開裂),也可能導致氣密性和產品特性受到破壞。當的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
