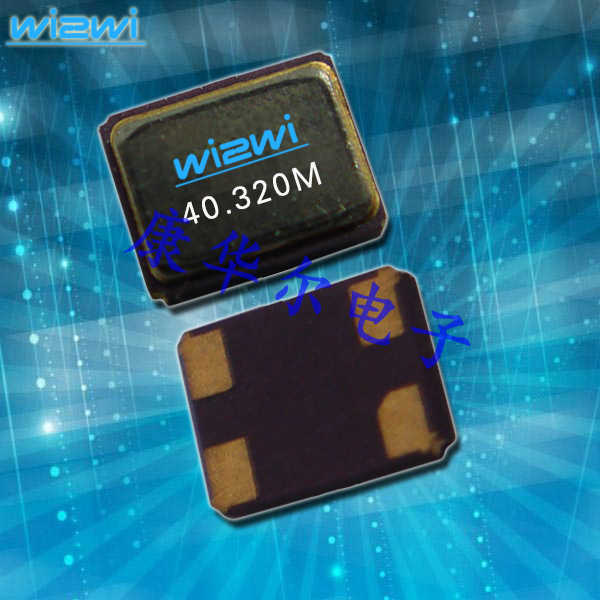

Wi2Wi晶振,TC03晶振,TCT325000XWND2RX晶振

頻率：10.000MHZ~52.000MHZ

尺寸：3.2*2.5mm

溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.

訂購熱線：86-0755-27838351

Wi2Wi晶振,TC03晶振,TCT325000XWND2RX晶振

Wi2Wi該公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方案，全球導航衛星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi的產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。

2018年7月24日/ Wi2Wi公司（“Wi2Wi”或“公司”），全球領先的端到端無線連接解決方案開發商和制造商，高精度石英晶振，定時和微波過濾設備，很高興宣布推出堅固，堅固且可靠的溫補振蕩器系列（TCXO），即TCH系列，這是其產品組合的進一步發展前景。

宣布新型TCH系列堅固耐用且同類最佳的溫補振蕩器（TCXO）。TC6系列進一步擴展了Wi2Wi的頻率控制和定時設備產品組合，以滿足航空電子，太空和軍事市場最苛刻的技術要求。公司已收到TCH系列的首批生產訂單，從大型供應商到航空電子設備和國防市場。“董事會主席Michael Sonnenreich表示。

“Wi2Wi繼續廣泛關注根據客戶需求開發新產品，包括無源晶振，有源晶振，石英晶體振蕩器，貼片晶振，石英晶振，溫補晶振，壓控振蕩器。并確保我們生產的每個類別都有全系列的產品。新型TCH系列TCXO擴展了我們目前的高穩定性，高沖擊和高振動，是航空電子，太空和軍事市場中高精度應用的理想選擇。TCH系列是我們高可靠性和高性能TCXO系列的一個很好的補充。“Wi2Wi總裁兼首席執行官Zachariah Mathews說。

新產品系列的細節：

TCH系列溫補晶體振蕩器（TCXO）可在極端條件下的苛刻應用中確保精確的頻率和極高的穩定性。TCH系列可在高振動和高溫環境下提供出色的相位噪聲，低抖動和卓越性能。該TCXO采用堅固的5引腳通孔封裝，標準和定制頻率范圍為1.000MHz至50.000 MHz。TCH提供各種電源電壓，穩定性和溫度范圍，穩定性低至0.5ppm，工作溫度為55°C至+ 125°C。TCH系列可提供各種電源電壓; 或者5.0v，12.0v和15.0v，提供低功率電流，包含低功率CMOS輸出。

從本質上講，物聯網和M2M描述了物理對象網絡或嵌入電子，軟件，傳感器和網絡連接的“事物”，使這些對象能夠收集和交換數據。受到多種因素的推動，包括寬帶互聯網可用性的增長，降低連接成本，以及Wi-Fi功能的相關增加以及內置于無數技術中的傳感器，這已被描述為“完美風暴”物聯網。幾乎所有帶有開關的設備都可以連接到互聯網（和/或互相連接） - 包括手機，咖啡機，洗衣機，耳機，燈具，可穿戴設備，汽車以及機器組件在噴氣式飛機的發動機或石油鉆機的鉆頭。據分析公司Gartner稱，到2020年，將有超過260億臺連接設備。其他人認為這個數字可能過于保守四分之一。

Wi2Wi晶振的戰略目標是通過提供端到端無線集成解決方案和高度可定制的定時和頻率控制設備來滿足每個客戶的獨特需求。Wi2Wi與商品級產品區別開來，具有市場性能最佳，高可靠性，低功耗的無線連接產品，集成軟件支持更寬的溫度范圍和更長的產品生命周期。此外，Wi2Wi' 端到端的產品解決方案可幫助客戶大幅降低最終產品費用，認證成本和整體研發投資，同時大幅縮短產品上市時間。Wi2Wi已與技術，制造和銷售方面的全球頂級領導者建立了合作關系。公司在全球范圍內使用廣泛的制造商代表網絡來推廣其產品和服務，并與世界級經銷商合作，以實現訂單和直接銷售。

型號		TC03 (TCXO)
輸出頻率范圍		10.000MHZ~52.000MHZ
標準頻率		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電壓范圍		+1.8~+3.3V
電源電壓(Vcc)		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗電流		+1.5mA max.(f≦26MHz)/+2.0mA max.(26＜f≦52MHz)
待機時電流		-
輸出電壓		0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)
輸出負載		10kΩ//10pF
頻率穩定度	常溫偏差	±1.5×10-6 max.(After 2 reflows)
	溫度特性	±0.5×10-6,±2.5×10-6 max./-30~+85℃ ±0.5×10-6,±2.5×10-6 max./-40~+85℃(Option)
	電源電壓特性	±0.2×10-6 max.(VCC ±5%)
	負載變化特性	±0.2×10-6 max.(10kΩ//10pF±10%)
	長期變化	±1.0×10-6 max./year
頻率控制	控制靈敏度	-
	頻率控制極性	-
啟動時間		2.0ms max.

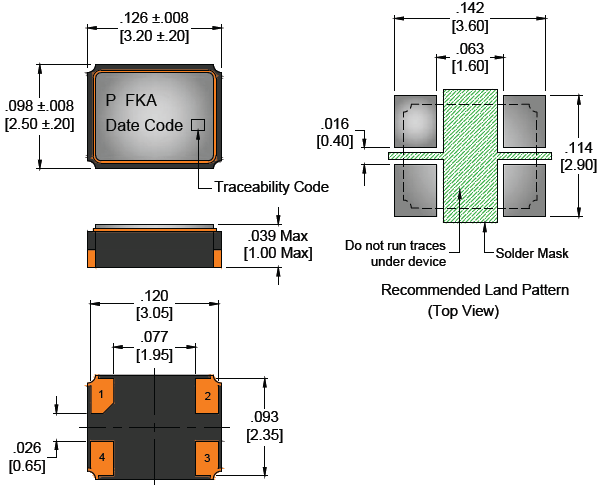

TC03 3225 TCXO

Wi2Wi晶振,TC03晶振,TCT325000XWND2RX晶振

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

有源晶振的負載電容與阻抗

負載電容與阻抗有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

耐焊性：

將晶振加熱包裝材料至+150℃以上會破壞產品特性或損害產品.如需在+150℃以上焊接石英晶振,建議使用有源SMD晶振產品.在下列回流條件下,對石英耐高溫晶振產品甚至晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
