ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振

頻率：12MHZ

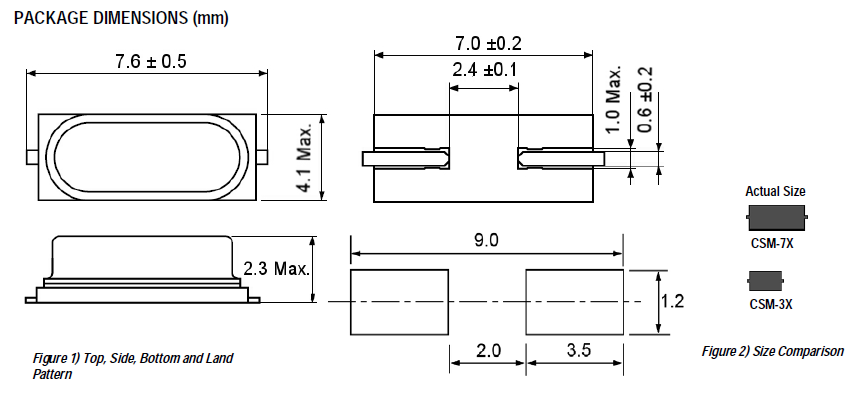

尺寸：7.60mm x 4.10mm

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振,ECS晶振,CSM-3X無源晶振,ECS-120-20-3X-EN-TR貼片晶振,歐美進口晶振,儲存卡晶振,數字電表晶振,攝像頭晶振,DVD家電影音系統,家用電視機頂盒晶振,小體積晶振,晶體諧振器,ECS-196.6-20-3X-EN-TR,ECS-245.7-20-3X-TR,ECS-270-20-3X-TR.

訂購熱線：86-0755-27838351

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振,ECS晶振,CSM-3X無源晶振,ECS-120-20-3X-EN-TR貼片晶振,歐美進口晶振,儲存卡晶振,數字電表晶振,攝像頭晶振,DVD家電影音系統,家用電視機頂盒晶振,小體積晶振,晶體諧振器.

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振

ECS晶振規格	單位	CSM-3X晶振	石英晶振基本條件
標準頻率	f_nom	12 MHz	標準頻率，可提供其他頻率
儲存溫度	T_stg	-40℃~+85℃	裸存
工作溫度	T_use	-40℃~+85℃	標準溫度
激勵功率	DL	100 μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±30ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.kyoceracrystal.com/
頻率溫度特征	f_tem	±50ppm	超出標準的規格請聯系我們.
負載電容	CL	20pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	60 Ω max	@25°C
頻率老化	f_age	±5×10-6/year Max.	+25°C,第一年

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振

大型高密度封裝諧振器,陶瓷表面SMD四腳晶振,CSM-12晶振

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振 使用注意事項

關于沖洗清潔音叉型晶振由于采用小型、薄型的無源晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。

關于機械性沖擊

(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。

在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。

(2) 無源高精度晶體與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。

(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。ECS晶振CSM-3X,ECS-120-20-3X-EN-TR貼片晶振

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞陶瓷面貼片晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

CSM-3X

ECS原廠編碼	型號	頻率	頻率穩定度	頻率偏差	負載電容	電阻	工作溫度
ECS-120-20-3X-EN-TR	CSM-3X	12MHz	±50ppm	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ECS-120-20-3X-TR	CSM-3X	12MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-122.8-20-3X-EN-TR	CSM-3X	12.288MHz	±50ppm	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ECS-122.8-20-3X-TR	CSM-3X	12.288MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-130-20-3X-EN-TR	CSM-3X	13MHz	±50ppm	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ECS-130-20-3X-TR	CSM-3X	13MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-135.6-20-3X-EN-TR	CSM-3X	13.56MHz	±50ppm	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ECS-135.6-20-3X-TR	CSM-3X	13.56MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-143-20-3X-EN-TR	CSM-3X	14.31818MHz	±50ppm	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ECS-143-20-3X-TR	CSM-3X	14.31818MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-147.4-20-3X-EN-TR	CSM-3X	14.7456MHz	±50ppm	±30ppm	20pF	60 Ohm	-40°C ~ 85°C
ECS-147.4-20-3X-TR	CSM-3X	14.7456MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-160-20-3X-EN-TR	CSM-3X	16MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-160-20-3X-TR	CSM-3X	16MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-184-20-3X-EN-TR	CSM-3X	18.432MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-184-20-3X-TR	CSM-3X	18.432MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-196.6-20-3X-EN-TR	CSM-3X	19.6608MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-196.6-20-3X-TR	CSM-3X	19.6608MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-200-20-3X-EN-TR	CSM-3X	20MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-200-20-3X-TR	CSM-3X	20MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-200-CDX-0914	CSM-3X	20MHz	±30ppm	±10ppm	10pF	50 Ohm	-60°C ~ 105°C
ECS-245.7-20-3X-EN-TR	CSM-3X	24.576MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-245.7-20-3X-TR	CSM-3X	24.576MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-250-20-3X-EN-TR	CSM-3X	25MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-250-20-3X-TR	CSM-3X	25MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-270-20-3X-EN-TR	CSM-3X	27MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-270-20-3X-TR	CSM-3X	27MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-286.3-20-3X-EN-TR	CSM-3X	28.63636MHz	±50ppm	±30ppm	20pF	50 Ohm	-40°C ~ 85°C
ECS-286.3-20-3X-TR	CSM-3X	28.63636MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-300-20-3X-EN-TR	CSM-3X	30MHz	±50ppm	±30ppm	20pF	40 Ohm	-40°C ~ 85°C
ECS-300-20-3X-TR	CSM-3X	30MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-330-20-3X-EN-TR	CSM-3X	33MHz	±50ppm	±30ppm	20pF	40 Ohm	-40°C ~ 85°C
ECS-330-20-3X-TR	CSM-3X	33MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-400-20-3X-EN-TR	CSM-3X	40MHz	±50ppm	±30ppm	20pF	40 Ohm	-40°C ~ 85°C
ECS-400-20-3X-TR	CSM-3X	40MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-100-18-9X	ECS-3X9X	10MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-110.5-18-9X	ECS-3X9X	11.0592MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-120-18-9X	ECS-3X9X	12MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-143-18-9X	ECS-3X9X	14.31818MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-147.4-18-9X	ECS-3X9X	14.7456MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C
ECS-160-18-9X	ECS-3X9X	16MHz	±50ppm	±50ppm	18pF	50 Ohm	-10°C ~ 60°C

ECS晶振CSM-3X ECS-120-20-3X-EN-TR貼片晶振
