頻率:10MHZ~40MHZ

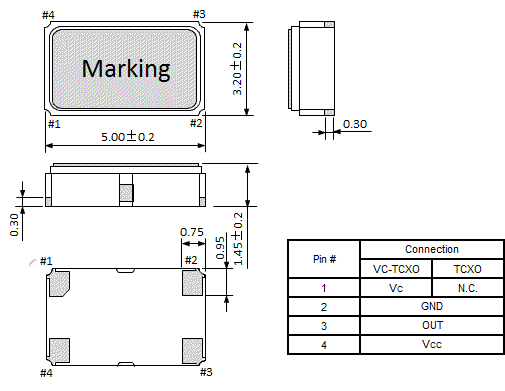

尺寸:5.0*3.2mm
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業。 愛普生拓優科夢(Epson Toyocom)將進一步究極用精微加工發揮“石英”材料的優越性能的“QMEMS”技術,創造出體積更小、更高性能或全新功能的電子元器件。愛普生晶振在32.768KHZ,MHZ,以及GHZ上都有重大突破,使得愛普生拓優科夢的晶體元器件已以23%的市場占有率位于業界第一。 主要產品系列:無源晶振、有源晶振、可編程晶振。獨創QMEMS技術,生產出更小、更高性能和全新功能的晶振產品。全球晶振產品市場占有率最大。可編程晶振能適應各種客戶的獨特需求。
愛普生(EPSON)晶振,全稱為愛普生拓優科夢,成立于1942年,總部在日本,是全球數一數二的晶振制造商。在日本本地有三個制造工廠,同時和日本精工也有合作。主要生產的晶體產品有:SMD crystal、DIP crystal、石英晶體振蕩器、溫補晶振、壓控石英水晶振子、VC-TCXO等等,由于其制造工藝處于世界頂尖水平,價格也是相對于其他平牌要高。被廣泛的應用于各類計量儀表、醫療電子設備、汽車電子和各類高端消費類電子產品.

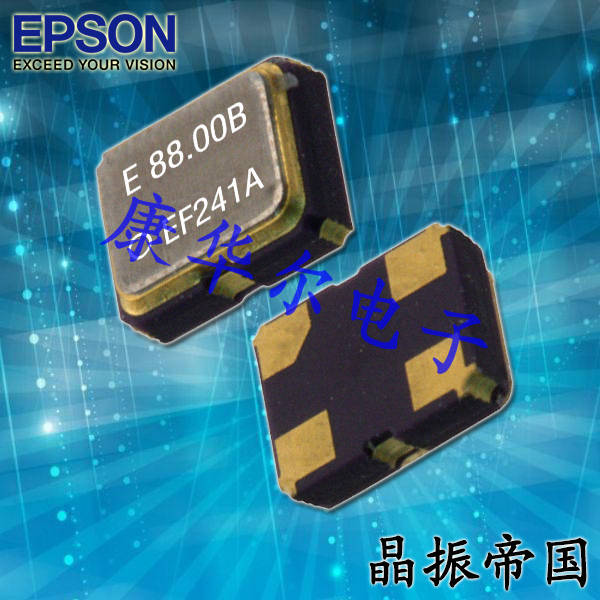

愛普生晶振,TG5032SFN晶振,TCXO晶振
愛普生株式會社EPSON晶振通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低 環境負荷作為一種顧客價值提供給顧客。
創造并提供專研了“省、小、精”的32.768K鐘表晶振,溫補晶振晶振,石英晶振,有源晶振,壓控振蕩器等水晶元器件及其關聯產品;并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動。
愛普生株式會社EPSON晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染。
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平。
愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻。
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻。
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時,也向公司外部公開。
愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量。
愛普生晶振集團公司將關注所有環境適用的法律、法規和協議的遵守情況。另外為更有效的進行環境保護,將建立自己的特有的環境標準。
精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等。
EPSON晶振盡可能的采用無害的原材料和生產技術,避免有害物質的產生,比如消耗臭氧層物質、溫室氣體及其它污染物。集團公司同時將致力于這些物質的收集和回收,最小化有害原料的使用。
根據需要,提高環境技術、材料和產品的發展信息及環境管理活動的公開性。
愛普生晶振公司的目標是保證產品繼續滿足客戶要求的同時對環境的影響降到最小,在生產過程中不斷節約能源和資源,努力實現環境管理體系與環境行為持續改進。
承諾保護環境,重視員工、客戶和公眾的健康和安全。我們從事任何活動,都要以注重安全和環保方式,并考慮到生態系統的復雜性和相關性。建立目標指標、監測程序,利用最好的管理手段,應用節約成本的技術,持續改進我們的環境表現。我們承諾采取積極的、預防性的戰略管理來對自然環境和地方社區的影響最小化。
項目 | 符號 |
TG5032SFN (Clipped sine wave) |
條件 | |
---|---|---|---|---|
VC-TCXO | TCXO | |||
輸出頻率范圍 | f0 | 10 MHz ~ 40 MHz | ||
10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 38.4, 38.88, 40 MHz |
標準頻率 | |||
電源電壓 | VCC |
C: 3.3 V ± 5 % (標準) (電源電壓范圍 : 2.375 V ~ 3.63 V) |
||
儲存溫度范圍 | T_stg | -40°C ~ +90°C | 裸存 | |
工作溫度范圍 | T_use | G: -40 °C ~ +85°C | ||
a) 頻率初期公差 | f_tol | ± 1.0 × 10-6Max. | 在回流焊后, +25 °C | |
b) 頻率溫度特征 | fo-TC |
A: ± 0.1 × 10-6 Max. / G: -40 °C ~ +85°C H: ± 0.25 × 10-6 Max. / G: -40 °C ~ +85°C B: ± 0.28 × 10-6 Max. / G: -40 °C ~ +85°C |
頻率 (fmax + fmin) / 2 基準 | |
c) 頻率負載變動特征 | fo-Load | ± 0.1 × 10-6 Max. | Load ±10 % | |
d) 頻率電源電壓特征 | fo-VCC | ± 0.1 × 10-6 Max. | Vcc ± 5 % | |
e) 頻率老化 | f_age | ± 0.5 × 10-6 Max | +25°C , 第一年 | |
± 3.0 × 10-6 Max. | +25°C , 20年 | |||
Holdover stability (溫度固定) |
- | ± 0.01 × 10-6 Max. (+25 °C , 24時間) | 工作開始10日后基準 | |
± 0.04 × 10-6 Max. (+25 °C , 24時間) | 工作開始48時間后基準 | |||
Wander generation ( MTIE, TDEV ) |
- | - | 符合 GR-1244CORE , ITU-T G.8262 | |
Free-run accuracy | - | ± 4.6 × 10-6 Max. | 這包括項目a), b), c), d), e) | |
功耗 | ICC | 5.0 mA Max. | ||
輸入電阻 | Rin | 100 kΩ Min. | - | VC- GND (DC) |
頻率控制范圍 | f_cont | ± 5 × 10-6 ~ ± 10 ×10-6 | - |
D : VC= 1.5 V ± 1.0 V at VCC = 3.3V E : VC= 1.65 V ± 1.0 V at VCC = 3.3V |
輸出電壓極 |
VPP | 0.8 Min. | 峰 - 峰值 | |
振蕩啟動時間 | t_str | 5.0 ms Max. | 在90 % VCC 時,所需時間為0 秒 | |
輸出負載 | Load | 10 kΩ / 10 pF |
EPSON晶振FC-135R,X1A000141000300無源晶體是一款尺寸為3215mm兩腳貼片晶振,日本進口晶振,采用先進的生產技術和高端生產設備制作而成,具備高可靠性能和穩定性能,同時這款32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體振蕩器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求.
晶振的真空封裝技術:是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
