愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振

頻率：0.67~170MHZ

尺寸：2.5*2.0mm

有源晶振,是只石英晶振本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：86-0755-27838351

日本精工愛普生接受了中國蘇州政府2007 年的招商引資,命名為【愛普生拓優科夢水晶元器件（蘇州）有限公司】愛普生拓優科夢（Epson Toyocom）是精工愛普生株式會社與愛普生（中國）有限公司共同投資成立的有限責任公司（外商合資）.目前注冊資本2500萬美金.現員工人數:1500人.主要從事2520晶振系列產品的生產,投資初期主要生產32.768KHZ系列產品,從2009年起32.768K系列產品轉向馬來西亞量產.蘇州愛普生工廠就以生產高端的石英晶體振蕩器為主,普通石英晶體諧振器為輔.

愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

石英晶振在選用晶片時應注意溫度范圍、貼片晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。

項目	符號	規格說明	條件
輸出頻率范圍	f0	0.67~170MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	1.8~3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.vanban.cn
		H: -40℃ to +105℃
		J: -40℃ to +125℃
頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

愛普生有源進口日產晶振型號列表:

Model

Frequency

LxWxH

Output Wave

Ope Temperature

Freq. Tol.

I [Max]

25°C Aging

Aging2

Symmetry

SG-8101CG

48.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 4.4 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

66.666660 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 5.2 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

24.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 4.4 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

100.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 5.9 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

16.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 3.5 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

25.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 4.4 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

25.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 4.4 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

1.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 3.5 mA

Included in Frequency tolerance First year

45 to 55 %

SG-8101CG

80.000000 MHz

2.50 x 2.00 x 0.80 mm

CMOS

-40 to 105 °C

+/-20 ppm

≤ 5.9 mA

Included in Frequency tolerance First year

45 to 55 %

愛普生有源進口日產晶振編碼列表:

X1G0051810011	SG-8101CG	48.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 4.4 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810013	SG-8101CG	66.666660 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 5.2 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810014	SG-8101CG	24.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 4.4 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810015	SG-8101CG	100.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 5.9 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810016	SG-8101CG	16.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 3.5 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810017	SG-8101CG	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 4.4 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810018	SG-8101CG	25.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 4.4 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810019	SG-8101CG	1.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 3.5 mA	Included in Frequency tolerance First year	45 to 55 %
X1G0051810020	SG-8101CG	80.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	-40 to 105 °C	+/-20 ppm	≤ 5.9 mA	Included in Frequency tolerance First year	45 to 55 %

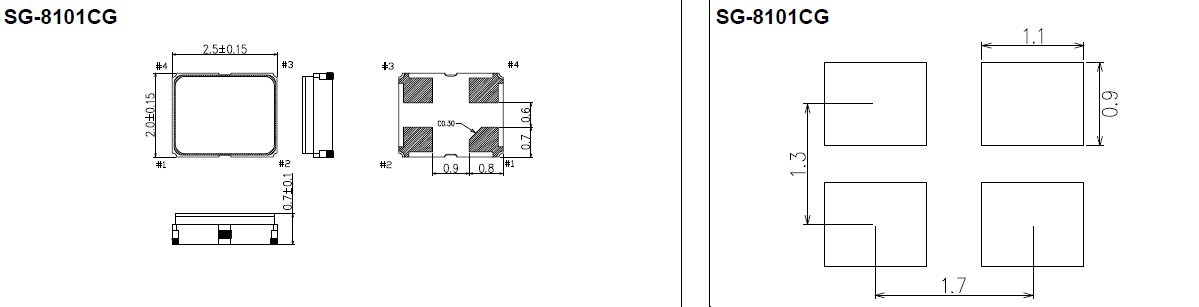

SG-8101CG 2520

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些日本2520有源振蕩器產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保產品未撞擊機器或其他電路板等。愛普生晶振,有源晶振,SG-8101CG晶振,X1G0051810011晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存時,會影響計算機晶體振蕩器頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至2520mm晶體振蕩器使用更高溫度,會破壞晶振特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

CMOS驅動2520晶振 SG-8101CG晶振 X1G0051810011晶振
