KYOCERA晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振

頻率：32.768KHZ

尺寸：2.5*2.0mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：86-0755-27838351

KYOCERA晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振,貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

京瓷晶振所有的生產線都具備順應時代變化的速度感，通過融合集團的獨特技術，進一步積極創造新產品、開拓新市場。為了回應客戶的期待，京瓷石英晶體振蕩器,有源晶振，32.768K晶振 ,壓控振蕩器,在價格、質量、服務等所有方面都滲透“客戶第一”的理念，不斷為全球市場奉獻新價值。

項目	符號	規格說明(CMOS)	條件
輸出頻率范圍	f0	32.768KHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	VCC	1.6~5.5 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	-10℃ to +70℃	請聯系我們查看更多資料 http://www.vanban.cn


頻率穩定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	VOH	VCC-0.4V Min.
輸出電壓	VOL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	VIH	80% VCC Max.	ST 終端
輸入電壓	VIL	20 % VCC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

KYOCERA有源32.768KHZ振蕩器型號列表:

Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC3215A, Kyocera	Active	32.768kHz	3.3V	-40°C ~ 85°C	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.039" (1.00mm)

KYOCERA有源32.768KHZ振蕩器編碼列表:

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 頻率	Voltage - Supply電壓	Operating Temperature 工作溫度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC2520B32K7680CM2E00	AVX Corp/Kyocera Corp	KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B32K7680CM2E00	AVX Corp/Kyocera Corp	KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B32K7680CM2E00	AVX Corp/Kyocera Corp	KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B32K7680CM2ESH	AVX Corp/Kyocera Corp	KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B32K7680CM2ESH	AVX Corp/Kyocera Corp	KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC2520B32K7680CM2ESH	AVX Corp/Kyocera Corp	KC2520B, Kyocera	Active	32.768kHz	1.6 V ~ 5.5 V	-40°C ~ 85°C	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.028" (0.70mm)
KC3215A32768C33AAE00	AVX Corp/Kyocera Corp	KC3215A, Kyocera	Active	32.768kHz	3.3V	-40°C ~ 85°C	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.039" (1.00mm)

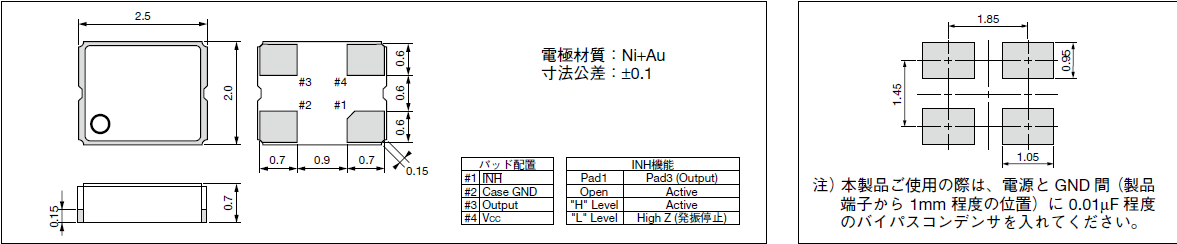

KC2520B_C2_2.5_2.0

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響高性能貼片晶振產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保產品未撞擊機器或其他電路板等。KYOCERA晶振,32.768K有源晶振,KC2520B晶振,KC2520B32K7680CM2E00晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響2520通訊設備振蕩器頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品。在下列回流條件下,對石英晶振產品甚至2520進口石英振蕩器使用更高溫度,會破壞特性。建議使用下列配置情況的回流條件。安裝這些貼片晶振之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

進口2520有源晶振 KC2520B晶振 KC2520B32K7680CM2E00晶振
