KDS晶振,貼片晶振,DSX530GA晶振,1C710000CE1A晶振

頻率：7-70MHZ

尺寸：5.0*3.2mm

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶振,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

訂購熱線：86-0755-27838351

KDS晶振,貼片晶振,DSX530GA晶振,1C710000CE1A晶振,普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.

超小型、超低頻石英晶振晶片的邊緣處理技術：是超小型、超低頻石英晶振晶體元器件研發及生產必須解決的技術問題，為5032無源晶振行業的技術難題之一。具體解決的辦法是使用高速倒邊方式，通過結合以往低速滾筒倒邊去除晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

KDS晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	7-70MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

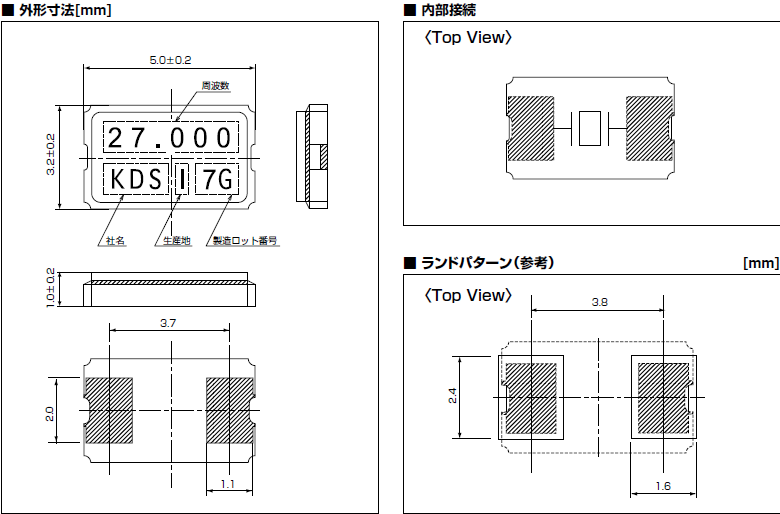

DSX530GA 5032

KDS貼片晶振產品列表：

DSX221G DSX321G DSX530GA

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

石英晶振頻率輸出是目標頻率的三倍

這個問題的可能性相對較小。請確定的三次泛音調模式的頻率反饋是否大于基頻模式，由于放大電路的反饋大。5032小型貼片晶振當放大電路內置于芯片組此問題可能會發生。為了解決這個問題，請采用三次泛音模式晶振。

5-2。此外，放大電路，第三色調模式設計不當也可能導致電路由第五音模式振蕩或不振蕩。

系統故障是由于超大輸出波形的幅度。

6-1。請參照資料2.也可以提高終端石英晶振電容解決方案，然后檢查波形幅度是否得到改善。

7-1。請確定使用頻譜分析儀機中斷信號的頻率。我們可以發現存在的問題是根據頻率什么。

7-2。如果是從電源的交流信號，5032兩腳貼片晶振請檢查電源和信號的兩個理由的狀態是否是浮動的。請改為浮動，如果它不是。

7-3。如果信號具有高頻率，請使用以下方法：使用貼片晶振外殼為接地。采用水晶較小C0。

增加電路，鎘和CG的外部電容，并采用晶體具有較高的負載電容CL。

7-4。請檢查周圍電路和PCB布局，如果上面的方法都沒有能夠解決您的問題。如果兩者都正常，那么請你聯系IC制造商探討其芯片組設計的不明信號的反應。改變周圍電路的設計只能緩解問題，而不是完全解決它。通常。這將是最好找出來的芯片組設計問題并解決它。

KDS晶振,貼片晶振,DSX530GA晶振,1C710000CE1A晶振

5032mm貼片晶振 DSX530GA晶振高質量陶瓷面晶振 1C710000CE1A晶振

采購：KDS晶振,貼片晶振,DSX530GA晶振,1C710000CE1A晶振

*聯系人：
*手機：
公司名稱：
郵箱：
電話：
地址：
*采購意向：
*驗證碼：
