KDS晶振,VCXO晶振,DSV753S壓控晶體振蕩器

頻率：16.000MHz~170.000MHz

尺寸：7.3*4.9*1.5mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

訂購熱線：86-0755-27838351

KDS晶振,VCXO晶振,DSV753S壓控晶體振蕩器.貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.

石英晶振高精度晶片的拋光技術:貼片晶振是目前晶片研磨技術中表面處理技術的最高技術,最終使晶振晶片表面更光潔,平行度及平面度更好,降低諧振電阻,提高Q值.從而達到一般研磨所達不到的產品性能,使石英晶振的等效電阻等更接近理論值,使晶振可在更低功耗下工作.使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態.

日本大真空株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS晶振集團,將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動. 4:我會遵守我們的其他環境法律,標準,協議同意的要求. 5.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.6:著名的人將要從事的活動組及全體員工的環保政策給大家,我們將通過宣傳活動,教育和培訓工作,提高意識和環保意識. 7:我會公布的環境保育活動有關的信息.

KDS晶振	DSV753S晶振
輸出類型	CMOS
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	+3.3V
頻率范圍	16.000MHz~170.000MHz
頻率穩定度	±50ppm
工作溫度	-10℃+70℃ -40℃~+85℃
保存溫度	-40℃~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max
相位抖動（12兆赫~20兆赫）	1個PS最大
老化率	±3 ppm /年最大

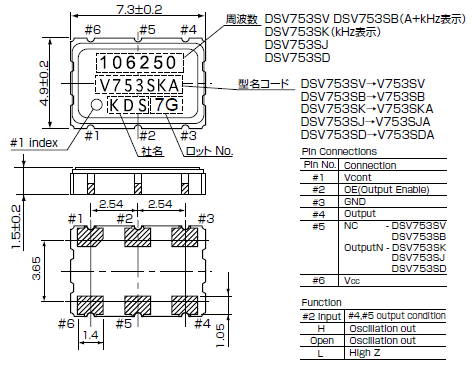

DSV753SV

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如:壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管醫療產品晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

有源晶振的負載電容與阻抗

負載電容與阻抗高精密貼片晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.如果一個強大的沖擊已經給振蕩器確保在使用前檢查其特點.

如何正確的使用有源晶振

電處理：

將電源連接到有源晶體振蕩器指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的有源晶體振蕩器,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.
