大河晶振,貼片晶振,TFX-02S晶振,石英晶振

頻率：32.768KHZ

尺寸：3.2*1.5mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：86-0755-27838351

河エレテック的主力產品，水晶使用的電子元件（水晶設備），銷售額的約90%以上。在水晶裝置上也有幾種類型，本公司生產的是日產晶振和水晶振蕩器。其中業界獨有的電子束的氣密封裝工法用橘色的類型（表面安裝型）特化，小型便攜式設備（手機、數碼相機、手機游戲等）和近距離無線通信（藍牙和無線LAN等），汽車電子和醫療機器等最先進的領域集中在穩定的收入，確保了。同時，也作為開發的概念開發的概念，在產品的小型化中經常領導著業界的發展。

大河公司小型追求了起因，索尼發明了，世界第一的小型晶體管收音機，散列- 55（1955年），本公司的小型抵抗器被采用了。石英晶體諧振器產品陣容這件事，本公司“輕薄短小”和概念，誰都沒做過的創造的DNA，生みつけ了。以來，本公司的主力產品從抵抗器到水晶制品的現在，也始終持續著對小型化的挑戰。

大河晶振,貼片晶振,TFX-02S晶振,石英晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

石英晶振的切割設計：用不同角度對3215晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。

大河晶振規格	單位	TFX-02S晶振頻率	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +105°C	標準溫度
激勵功率	DL	0.5μW	推薦:1μW ～ 1000μW
頻率公差	f_— l	±10,20,30,50×10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	-0.03±0.01× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	7,9,12.5pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

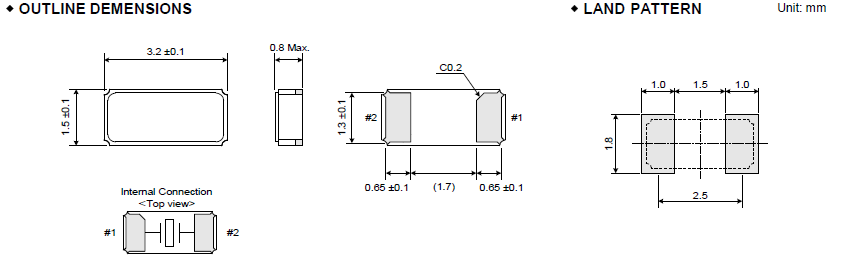

TFX-02S_3.2_1.5

PCB設計指導:(1) 理想情況下,機械蜂鳴器應安裝在一個獨立兩腳貼片諧振器器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。(2) 在設計時請參考相應的推薦封裝。(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。大河晶振,貼片晶振,TFX-02S晶振,石英晶振

存儲事項:(1) 在更高或更低溫度或高濕度環境下長時間保存時,會影響3215貼片晶振頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些產品,并在開封后盡可能進行安裝,以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH。 (2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

耐焊性：將加熱包裝材料至+150°C以上會破壞千赫茲3215進口晶振產品特性或損害產品。如需在+150°C以上焊接,建議使用產品。在下列回流條件下,對產品甚至SMD貼片晶振使用更高溫度,會破壞特性。建議使用下列配置情況的回流條件。安裝這些之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。

超小面積千赫茲晶振進口輕薄型諧振器 TFX-02S晶振
