維管晶振,插件晶振,VXA4晶振,DIP石英晶振

頻率：3.5~100MHZ

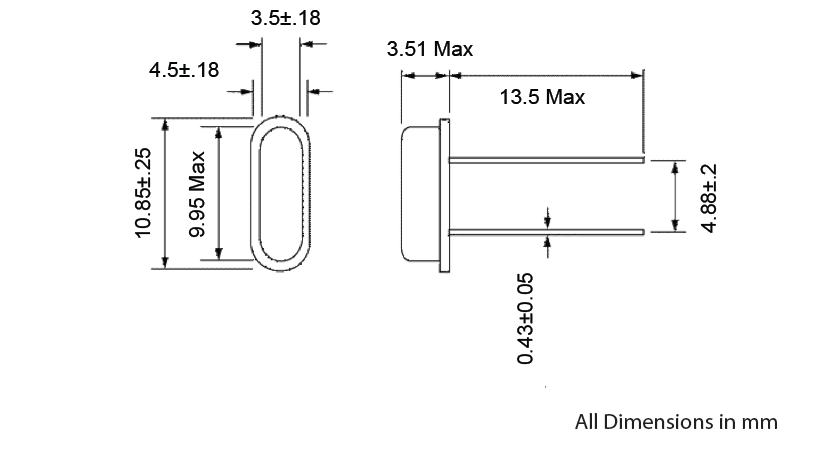

尺寸：10.85*4.5mm

引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,高精度的頻率和晶振本身更低的等效串聯電阻,常用負載電容.49/S石英晶振,因插件型晶體成本更低和更高的批量生產能力,主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

訂購熱線：86-0755-27838351

美國威克創國際抯設施包含先進的設備。由高頻基礎和SC切割石英晶體諧振器的先進制造所突出的離散晶體技術…100級和10000級潔凈室設施生產前沿陶瓷包裝VCXO抯,時機復蘇和時鐘恢復單位,看到基于過濾器…為國家的藝術測試能力，包括一個專用的空間組件制造設施。

Vectron國際公司既是一個產品制造商，也是一個解決方案提供商，以其獨特的技術領先，但總是準備設計和設計定制解決方案，在那里需要。美國威克創抯核心競爭力結合了經典的進口晶振,看到技術和復雜的集成電路和先進的包裝。除了這些偉大的創新能力之外，Vectron還致力于非常靈活和專注于服務，快速和專業地幫助客戶創新、改進和發展他們的業務。

維管晶振,插件晶振,VXA4晶振,DIP石英晶振,插件石英晶振最適合用于比較低端的電子產品,比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英晶振,在極端嚴酷的環境條件下,晶振也能正常工作,具有穩定的起振特性,高耐熱性,耐熱循環性和耐振性等的高可靠性能,由于在49/S形晶體諧振器的底部裝了樹脂底座,就可作為產品電氣特性和高可靠性無受損的表面貼片型晶體諧振器使用,滿足無鉛焊接的回流溫度曲線要求.

超小型石英插件晶振晶片的設計：石英晶片的長寬尺寸已要求在±0.00２mm內，由于49U晶振晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若石英晶振晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致石英晶振的晶片不能正常工作，從而導致產品在客戶端不能正常使用，晶振的研發及生產超小型石英晶振完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合，模擬出一整套此石英晶振晶片設計的計算機程序，該程序晶振的晶片外形尺寸已全面應用并取得很好的效果。

維管晶振規格	單位	VXA4晶振頻率	石英晶振基本條件
標準頻率	f_nom	3.5~100MHZ	標準頻率
儲存溫度	T_stg	-40°C～+90°C	裸存
工作溫度	T_use	-0°C ～ +85°C	標準溫度
激勵功率	DL	10,100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10,100 × 10-6 (標準), (±15 × 10-6 ～ ±50 × 10-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±10,20,30 × 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	6~32PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

VXA4 11.5-4.7

進口兆赫茲石英晶振,無源4腳3522諧振器,CC6A晶振

所有產品的共同點1：抗沖擊:抗沖擊是指產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o(wú)論何種石英晶振,其內部晶片都是49S貼片封裝晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。維管晶振,插件晶振,VXA4晶振,DIP石英晶振

4：粘合劑:請勿使用可能導致高頻段兩腳DIP晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。

石英進口諧振器產品使用每種產品時,請?jiān)谝?guī)格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

大型尺寸49S晶振金屬外殼諧振器 VXA4晶振
