KDS晶振,溫補晶振,DSB221SDM晶振,1XXB16368JFA晶振

頻率：12.288-52MHZ

尺寸：2.5*2.0mm

智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,溫補晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

訂購熱線：86-0755-27838351

KDS晶振,溫補晶振,DSB221SDM晶振,1XXB16368JFA晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振在選用晶片時應注意溫度范圍、TCXO晶振溫度范圍內的頻差要求，貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高。對于晶振的條片，長邊為 X 軸，短邊為 Z 軸，面為 Y 軸。對于圓片晶振，X、Z 軸較難區分，所以石英晶振對精度要求高的產品（如部分定單的 UM-1），會在 X 軸方向進行拉弦（切掉一小部分），以利于晶振的晶片有方向的裝架點膠，點膠點點在 Z 軸上。保證晶振產品的溫度特性。

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

項目	符號	規格說明	條件
輸出頻率范圍	f₀	12.288-52MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8-3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃	裸存
工作溫度	T_use	G: -10℃ to +70℃	請聯系我們查看更多資料http://www.vanban.cn
		H: -30℃ to +85℃

頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

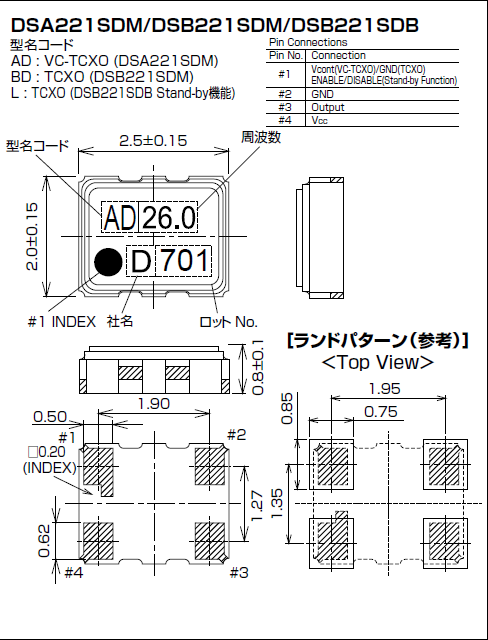

DSB221SDB SDM (TCXO)

KDS有源晶振產品列表：

DSB211 221 321

低頻率穩定輸出晶振,3225金屬表面封裝晶振,DSX321SH晶振

1.PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。小體積2520晶振當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。

(2) 在設計時請參考相應的推薦封裝。

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

2.存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些貼片型溫補振蕩器產品,并在開封后盡可能進行安裝,以免長期儲藏。

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

(2) 請仔細處理有源晶振內外盒與卷帶。外部壓力會導致卷帶受到損壞。
