NAKA晶振,貼片晶振,CU200晶振,石英貼片晶振

頻率：12~54MHZ

尺寸：2.5*2.0mm

小體積貼片2520mm晶振,外觀小型,表面貼片型石英晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

訂購熱線：86-0755-27838351

納卡晶振公司是使用模擬電路技術，擅長定制規格的2520晶振設備制造廠。有強烈要求“低相位噪聲、高頻、高信賴性”的通信設備、廣播設備、測量儀器、交通基礎設施、醫療器械、防衛設備。另外，現在已經成為問題了，對生產中止，實現長期性的產品供應，以滿足顧客未來的企業為目標?？偛浚嚎偵?經營本部東京都千代田區九階南4丁目2號11號,開發生產科(橫濱工廠).

NAKA晶振,貼片晶振,CU200晶振,石英貼片晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

晶振的真空封裝技術：是指日產晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減??；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一。

NAKA晶振規格	單位	CU200晶振頻率	石英晶振基本條件
標準頻率	f_nom	12~54MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-10°C ～ +125°C	標準溫度
激勵功率	DL	200μW	推薦:1μW ～ 1000μW
頻率公差	f_— l	±10,15,20,30,50×10-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn
頻率溫度特征	f_tem	±10,15,20,30,50× 10-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	16~32pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

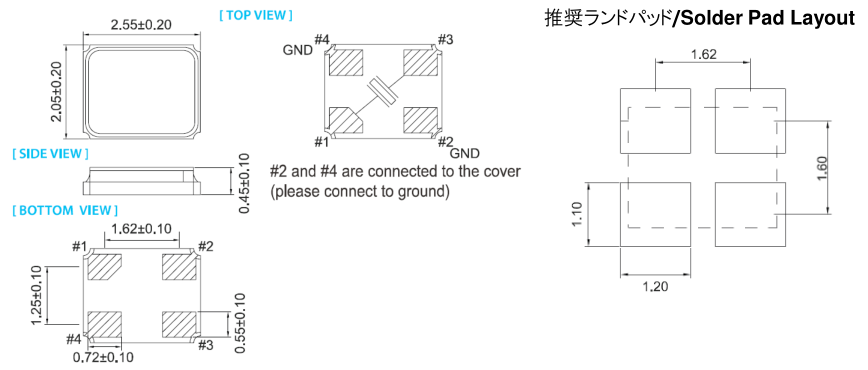

CU200_2520

耐沖擊2.5*2.0mm晶振產品設計和生產直到出廠,都會經過嚴格的測試檢測來滿足它的規格要求。通過嚴格的出廠前可靠性測試以提供高質量高的可靠性的.但是為了的品質和可靠性,必須在適當的條件下存儲,安裝,運輸。請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用石英晶振所導致的不良不負任何責任。NAKA晶振,貼片晶振,CU200晶振,石英貼片晶振

機械振動的影響:當小尺寸貼片封裝晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作。

各項注意事項：2520mm貼片晶振產品使用每種產品時,請在規格說明產品目錄規定使用條件下使用。因很多種產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。

SMD封裝石英晶振 2520金屬殼諧振器 CU200晶振
