泰藝晶振,貼片晶振,XX晶振,XXBBBCNANF-16.000000晶振

頻率：12~60MHZ

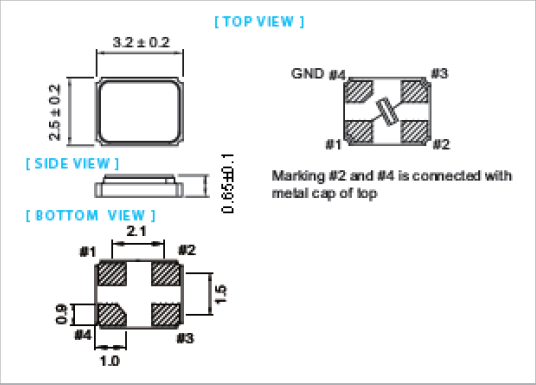

尺寸：3.2×2.5×0.7mm

超小型表面貼片型SMD晶振,最適合使用在汽車領域中,也是特別要求高可靠性的超小型晶振引擎控制用CPU的時鐘部分.低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,

訂購熱線：86-0755-27838351

泰藝晶振電子自公司成立以來，秉持對環境保護承諾宣言：『還給后代一個干凈的地球』，所有活動應遵從以下政策：

1. 晶振,石英晶振,有源晶振,高精度晶振自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊，避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題，以《不產生、不使用》為最高指導原則。

2.若無法避免需產生或使用時，應管制單位產生量及使用量，做持續性之追蹤管制、改進并制定預防方案或是降低污染量，水電等消耗性（能）資源使用，應從系統研究改善使用效率，以達成節約能源之目標。

泰藝晶振,貼片晶振,XX晶振XXBBBCNANF-16.000000晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求,符合AEC-Q200標準.

石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，貼片晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT等。

泰藝晶振規格	單位	XX貼片晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	12MHZ~60.0MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.vanban.cn/
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ,10PF,12PF,20PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C—+85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

汽車電子晶振,XX晶振,XXBBBCNANF-16.000000晶振

如果臺灣泰藝晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。

采用具有較低電阻（RR）的有源晶振。

使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。

但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系康華爾電子晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因為晶體沒有足夠的輸出波形振幅。

汽車電子晶振 XX晶振 XXBBBCNANF-16.000000晶振
